電力電纜主絕緣故障測試綜述
應用范圍：
35kV、 10kV、380V等統包電纜的主絕緣故障
測試目的：
迅速找到故障點的精確位置，開挖修復并恢復送電
測試方案：
步驟 | 測試步驟 | 通用方案 | 完成功能 |
di一步 | 故障類型鑒別 | 兆歐表測量 | 確定電纜的故障相及故障類型，準備測試 |
第二步 | 故障距離測量 | 行波測距（目前通用）、高壓電橋 | 測量故障點的距離，為精確定點提供大體范圍 |
第三步 | 電纜路徑探測 | 智能地下管線探測儀 | 探測電纜的精確路徑 |
第四步 | 故障精確定點 | 聲測法、聲磁同步法、跨步電壓法 | zui終確定故障點的精確位置 |
JL9003電力電纜故障測試系統產品配置表
序號 | 產品名稱及型號 | 儀器功能 |

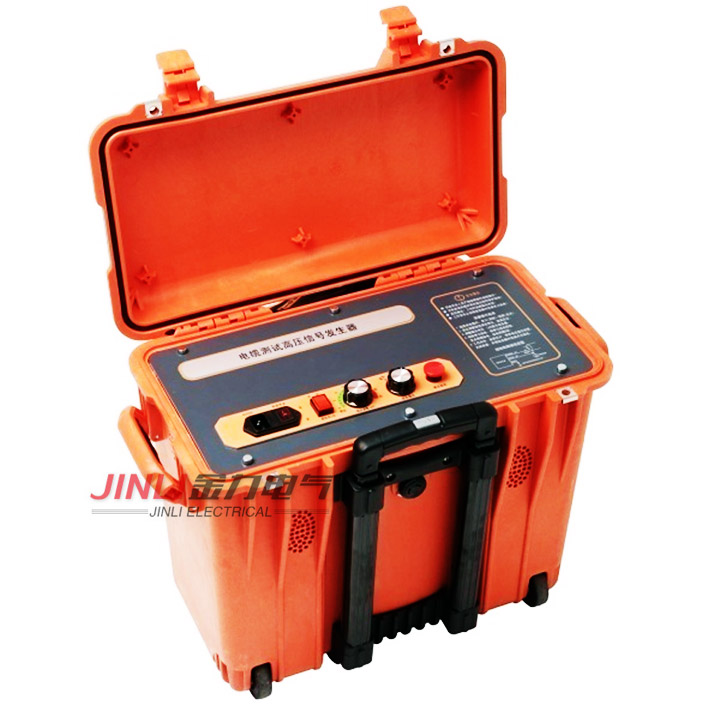

1 | 產生高壓擊穿故障點（為脈沖電流測距、多次脈沖測距、故障精確定點提供信號源） | |

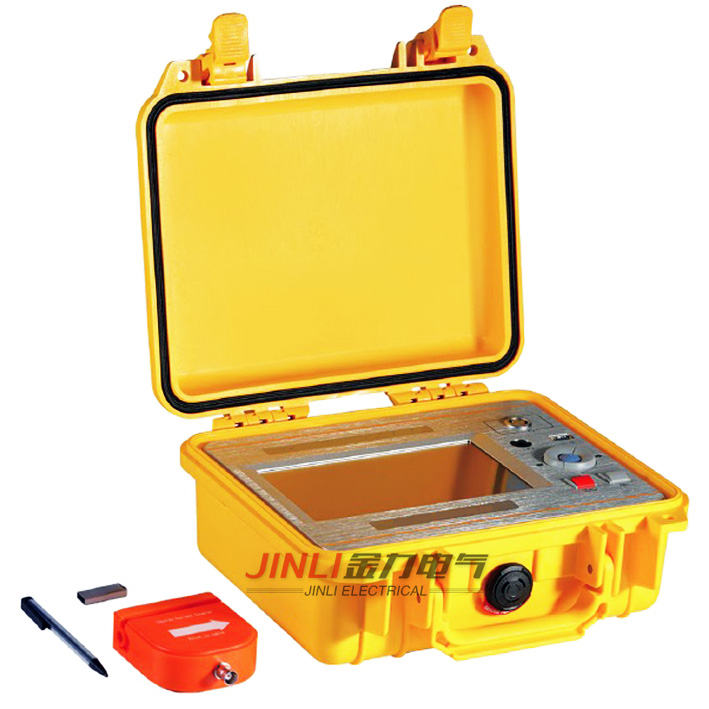

2 | JL9022 電纜故障測距儀（必需） | 測量故障距離：低壓脈沖、脈沖電流、多次脈沖、遠程服務（功能可選） |

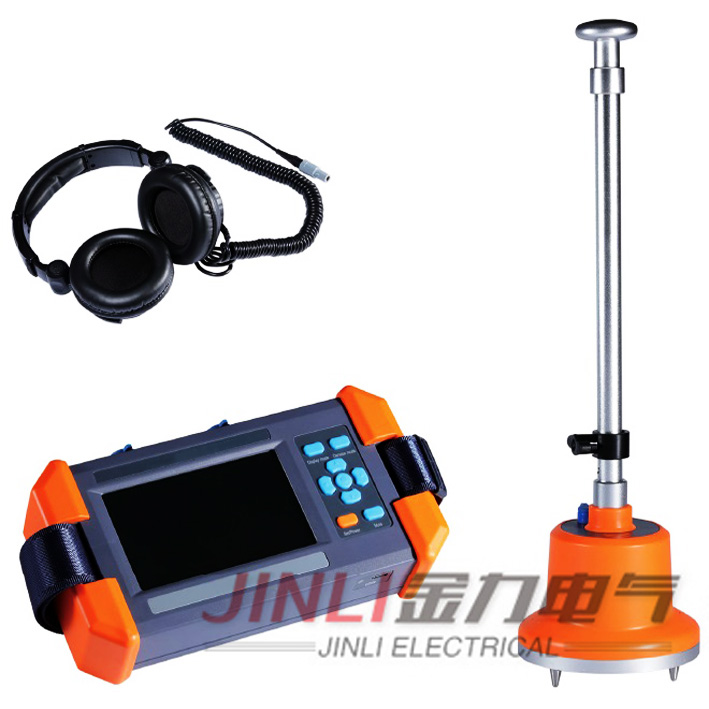

3 | JL9023 電纜故障定點儀（必需） | 確定故障點的精確位置：（波形顯示法、智能法直接給出聲磁延時值、強降噪，自適應降噪，無降噪、路徑羅盤顯示、自動啞音） |

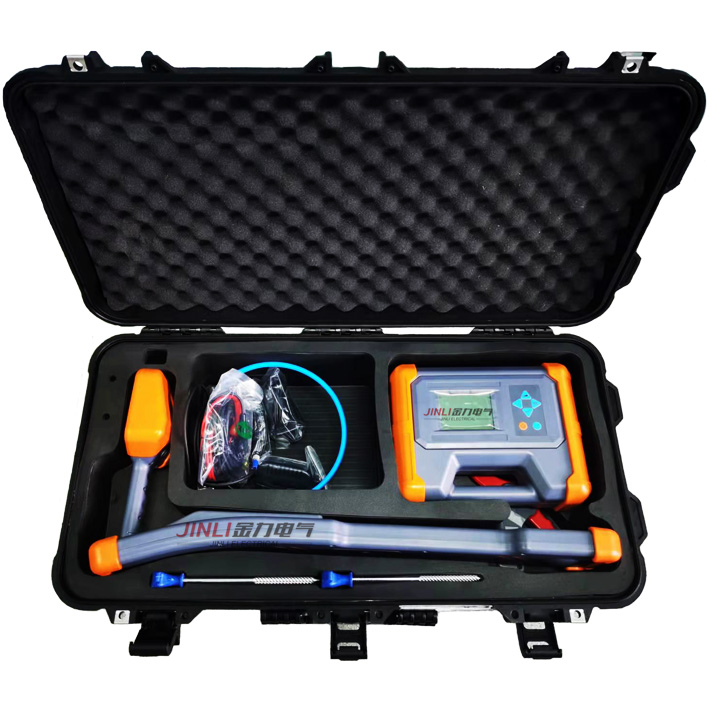

4 | JL9018電纜路徑及識別儀（可選） | 路徑探測，電纜識別、實時測深、智能查障、管線普查 |

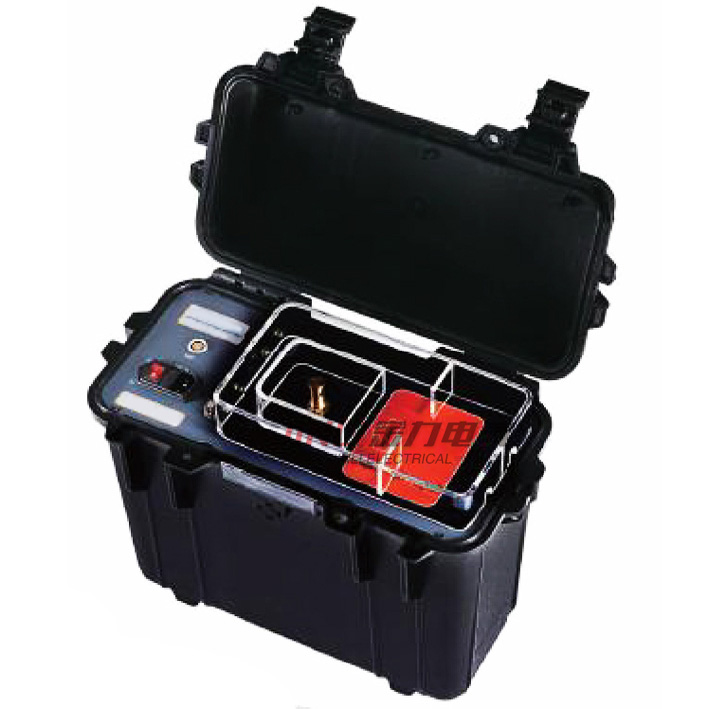

5 | JL9024多次脈沖耦合器（可選） | 多次脈沖法測量故障距離 |
適用范圍 | 探測35kV、10kV、380V等統包電纜的主絕緣的低阻、高阻、閃絡、斷線、接地等各類型的故障 | |
