三通道直流電阻測試儀測試繞組電阻的測量目的

使用三通道直流電阻測試儀測量每個變壓器繞組的所有相端子對之間的電阻。此外，測量相應的繞組溫度。

當將負載損耗校正為與參考溫度相對應時，需要結合負載損耗測量測量電阻。電阻測量還將顯示繞組接頭是否有序，繞組是否正確連接。

儀器和基本測量電路

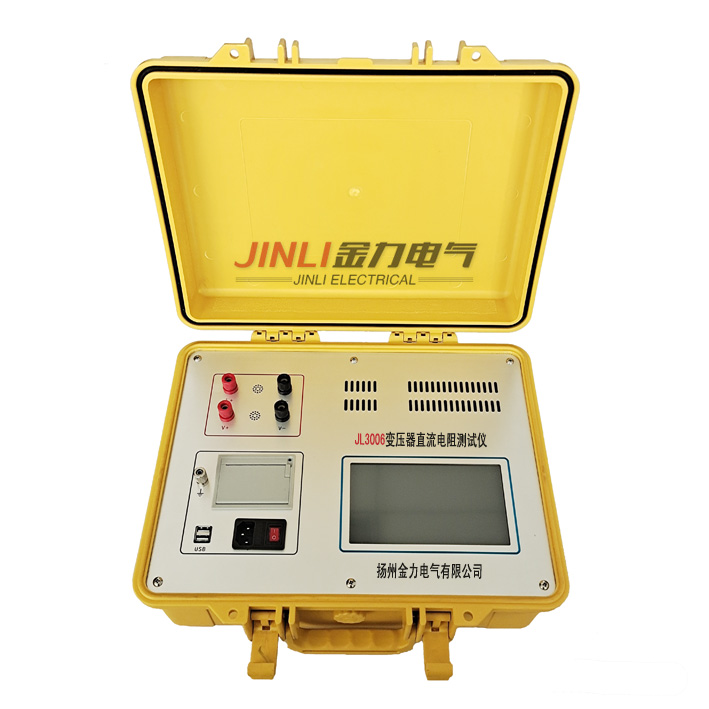

三通道直流電阻測試儀針對三相功率和配電變壓器的測量進行了優(yōu)化。

參數：

T 1  –被測變壓器

A –電流表

U –電壓表

B –直流電源，

T h  –溫度計

測量原理如下：

電壓降Udc引起的直流Idc使用校正造成的電壓測量設備的內部電阻的誤差。

溫度是通過與計算機相連的電子溫度計從位于變壓器蓋中的注油溫度計口袋中測得的。
