干式變壓器的結構特點和形式

　　干式變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器，變比為6000V/400V，用于額定電壓為380V的負載。簡單地說，干式變壓器是指鐵芯和繞組不浸入絕緣油中的變壓器。

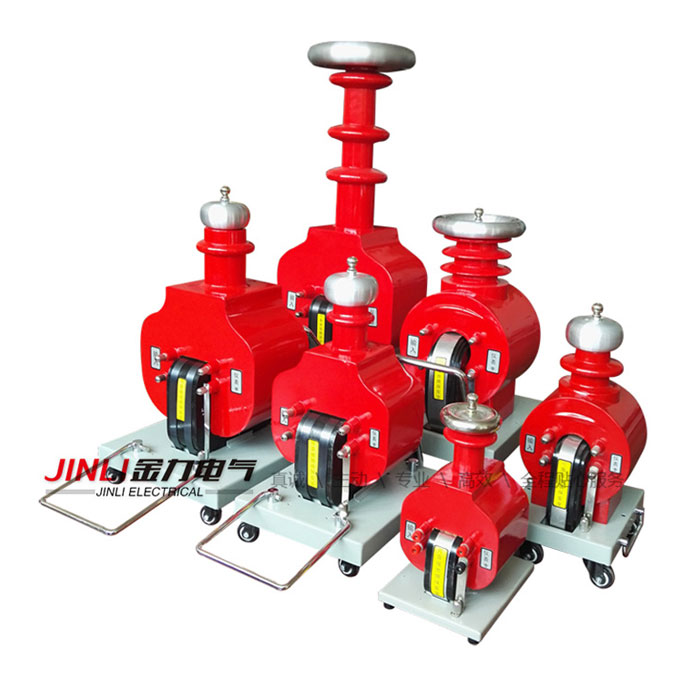

JL1008 干式試驗變壓器

　　結構可分為兩種：（1）固體絕緣包封繞組（2）非包封繞組

　　干式變壓器的結構特點：

　　1、鐵芯采用優質冷軋取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿硅鋼片接縫方向通過。

　　2、繞組有以下幾種：

　?。?）繞組

　?。?）環氧樹脂加石料應填砂

　?。?）玻璃纖維增強環氧樹脂澆注（即薄絕緣結構）

　?。?）多股玻璃纖維浸漬環氧樹脂繞組型（一般用3個，因為它可以有效防止?jié)沧渲_裂，提高設備的可靠性）

　　3.高壓繞組一般采用多層圓柱或多層分段結構

　　4.低壓繞組一般采用層狀或箔狀結構

　　干式變壓器形式：

　　1.開放式。是一種常用的形式，它的身體與大氣直接接觸，適用于比較干燥潔凈的房間，（環境溫度20度，相對濕度不超過85%），一般有兩種空氣自冷和風冷冷卻方式之分。

　　2. 身體處于封閉的外殼中，不與大氣直接接觸。（由于密封，散熱條件差。主要用于采礦，防爆）

　　3.澆注式。采用環氧樹脂或其他樹脂作為主要絕緣材料，結構簡單。體積小。適用于容量較小的變壓器。
